Benoît, un de mes amis, vient d’emménager dans un appartement neuf. Conformément à la norme NF C 15-100, cet appartement dispose bien de connecteur RJ-45 dans chaque pièce pour le réseau de communication. Il dispose de 3 prises RJ45 installées dans le séjour, la chambre et la cuisine. Pour autant, l’électricien qui a monté son installation s’est contenté du minimum en réalisant un câblage strictement téléphonique avec un boîtier DTI. Bref, on est loin de l’esprit de la norme qui vise à intégrer la dimension multimédia et réseau dans l’habitat en permettant le brassage des différentes fonctions dans chacune des pièces !

Inspiré par mon post sur l’utilisation des prises téléphoniques pour le réseau Ethernet, il a apporté quelques modifications à son installation. Son but est de disposer du téléphone et du réseau Ethernet sur les différentes prises RJ45 de son appartement.

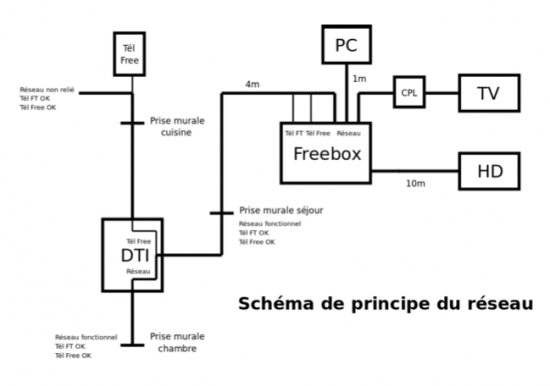

Voici le schéma de principe de l’installation modifiée :

Schéma de principe des modifications de l'appartement de Benoît

Après modification, l’appartement permet donc :

• d’avoir la freebox dans le salon. Elle reçoit le signal France Télécom et renvoie le réseau Ethernet et le téléphone freebox vers le réseau.
• d’avoir le réseau Ethernet, les téléphones freebox et France Télécom dans la chambre.
• d’avoir les téléphones freebox et France Télécom dans la cuisine

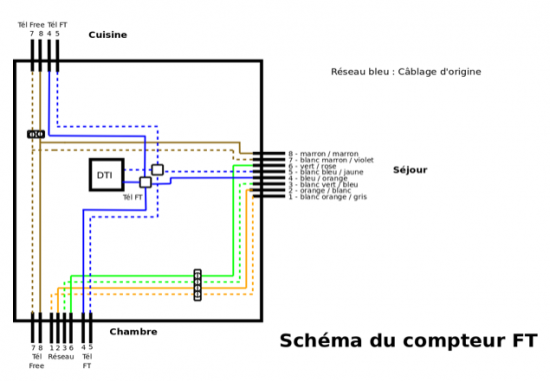

Le schéma ci-dessous détaille le câblage du boîtier télécom du tableau électrique de l’appartement. On y voit en particulier comment sont interconnectés les différentes paires de câbles qui partent vers le séjour, la cuisine et la chambre. Un tel schéma permet de choisir où installer chaque élément et de changer de configuration facilement.

Câblage du tableau électrique réseau de communication

L’étape suivante consiste à réaliser des adaptateurs permettant de tirer parti de tous ces canaux disponibles sur les RJ45 du logement. Commençons par celui du séjour permettant de connecter la freebox au réseau :

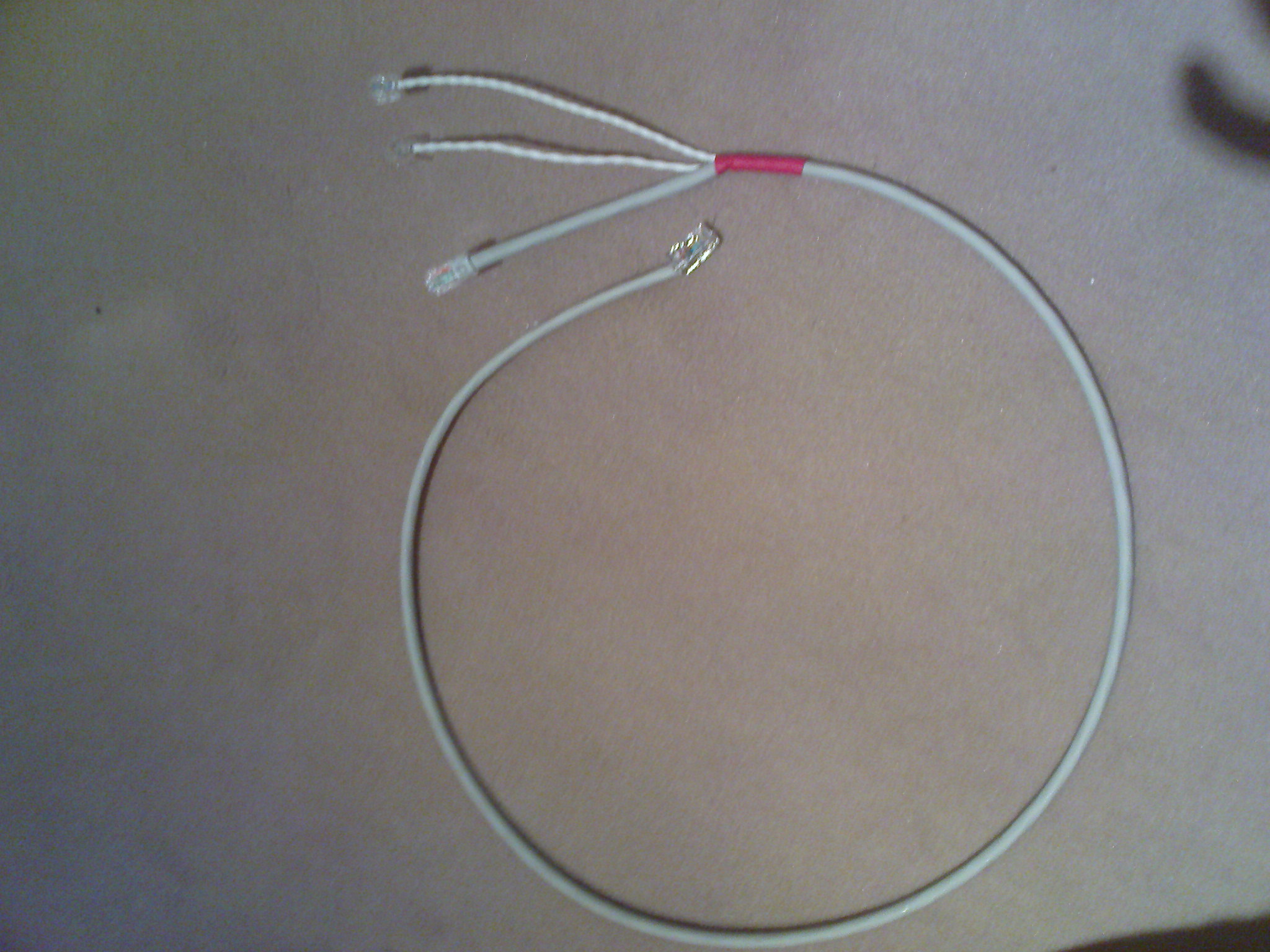

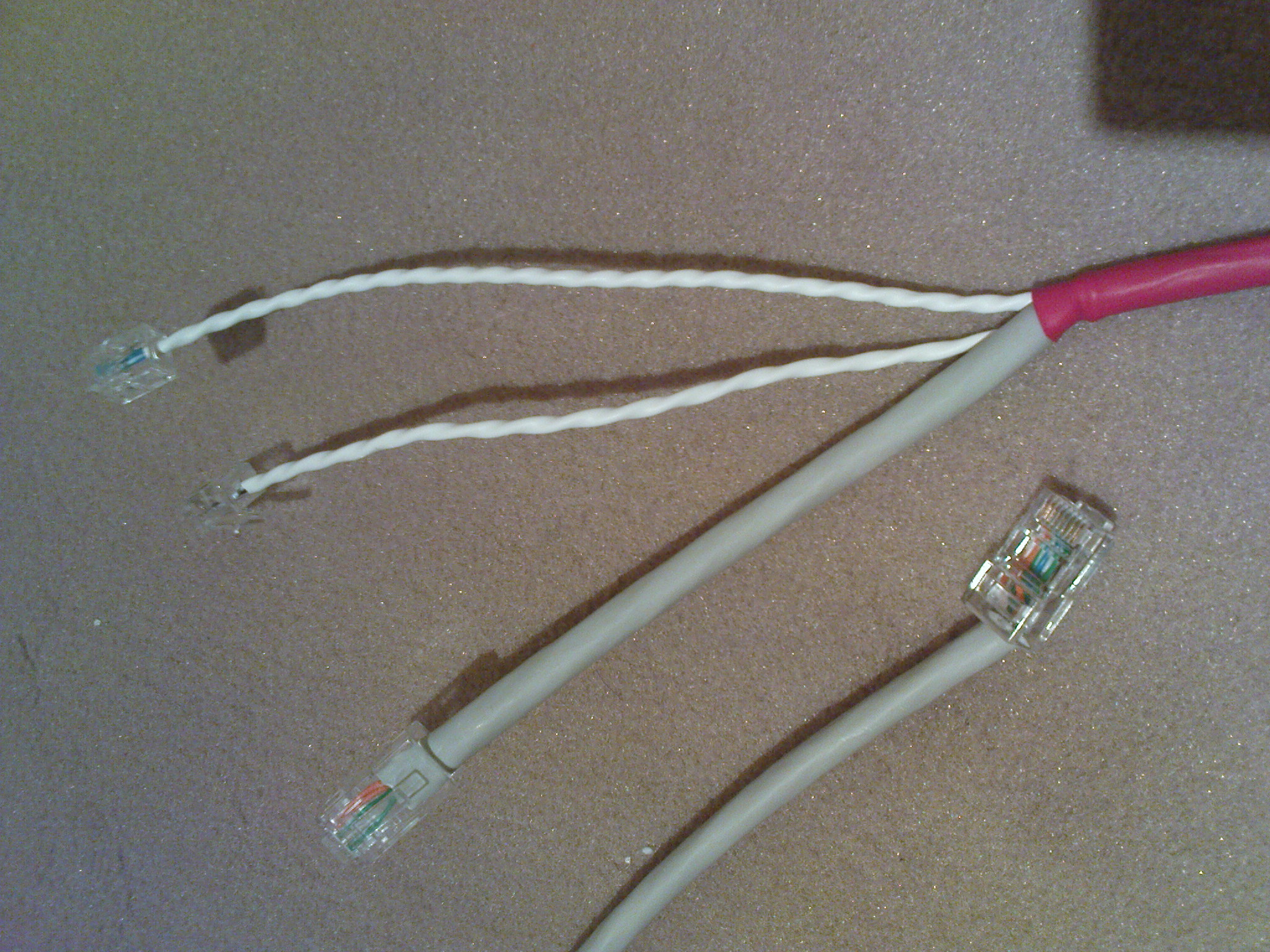

Adaptateur freebox

Adaptateur freebox

L’adaptateur freebox a une prise RJ45 côté mur et 1 RJ45 + 2 RJ11 côté freebox. La RJ45 permet d’extraire le réseau Ethernet, une RJ11 amène le réseau FT et l’autre extrait le téléphone freebox.

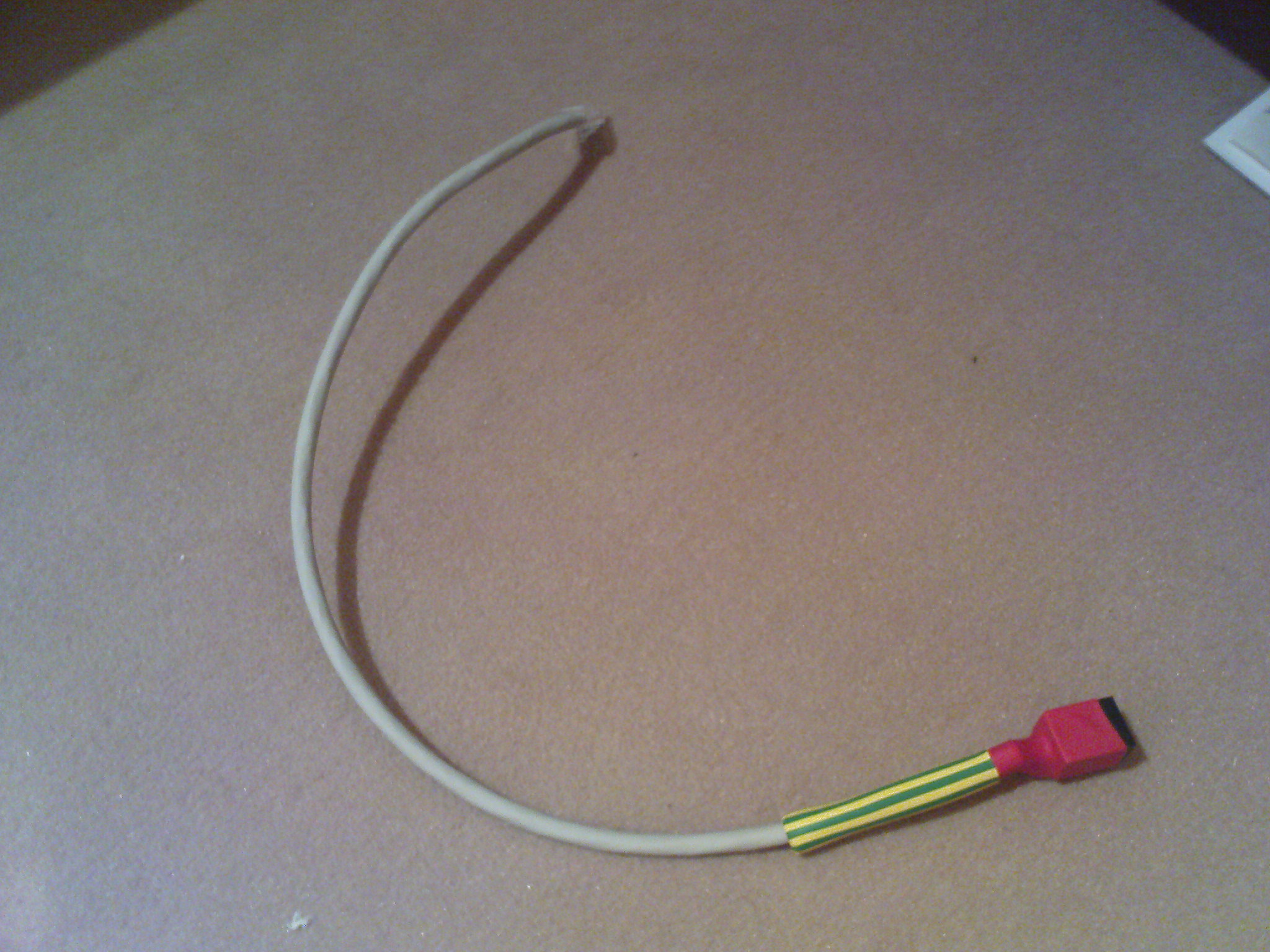

Côté chambre, Benoît a seulement réalisé l’adaptateur permettant de récupérer le réseau Ethernet. Côté mur, on trouve une fiche RJ45 et côté PC une embase RJ45 permettant d’adapter ensuite n’importe quel câble réseau.

Adaptateur Ethernet pour la chambre. Celui-ci permet d'isoler la paire 4-5 pour ne pas perturber la ligne France Télécom.
